ORC
Bir Organic Rankine Cycle (ORC) sistemi, genellikle 80 ile 400°C arasındaki düşük ve orta‑yüksek sıcaklıktaki ısı kaynaklarından — ve her sıcaklık seviyesindeki küçük‑orta ölçekli uygulamalardan — güç üretimi için kullanılan kapalı bir termodinamik çevrimdir. Dört temel bileşenden oluşur: ORC türbini, ısı eşanjörü, yoğuşturucu ve besleme pompası. ORC teknolojisi, aksi halde boşa gidecek düşük kaliteli ısının verimli şekilde kullanılmasını sağlar.
Exergy bu alanda önemli bir yenilik sunmuştur. On yıllardır eksenel ve radyal iç akışlı türbinler kullanılırken, Exergy yüksek verimliliğiyle bilinen Radial Outflow Turbine (ROT) teknolojisini benimseyerek bunu geniş bir yelpazedeki özelleştirilmiş ORC santrallerine uygulamış ve ek performans avantajları sağlamıştır.
Exergy’nin özel tasarım ORC sistemlerindeki uzmanlığı, 600 MWe kurulu güç portföyü ile desteklenmektedir. Özelleştirilmiş çözümlere ek olarak Exergy, bir standardize edilmiş ORC ürün serisi de sunmaktadır.
ORGANİK RANKİNE ÇEVRİMİYLE GENİŞ YELPAZELİ ISI KAYNAKLARINDAN TEMİZ VE UYGUN ELEKTRİK ÜRETİN
Bir ORC enerji santralinin çalışma prensibi, elektrik üretimi için en yaygın kullanılan yönteme benzer; Clausius-Rankine Çevrimi. Esas fark, çalışma sıvısı olarak su (buhar) yerine organik akışkanın kullanılmasıdır.
Organik aracı akışkan, sudan daha düşük bir kaynama noktasına ve daha yüksek bir buhar basıncına sahiptir ve bu nedenle, elektrik üretmek için düşük sıcaklıklı ısı kaynaklarını kullanabilmektedir. Organik aracı akışkan, farklı termodinamik özelliklerine göre ısı kaynağına en iyi şekilde uyacak şekilde seçilir, böylece hem prosesin hem de genleştiricinin daha yüksek verimi elde edilir.

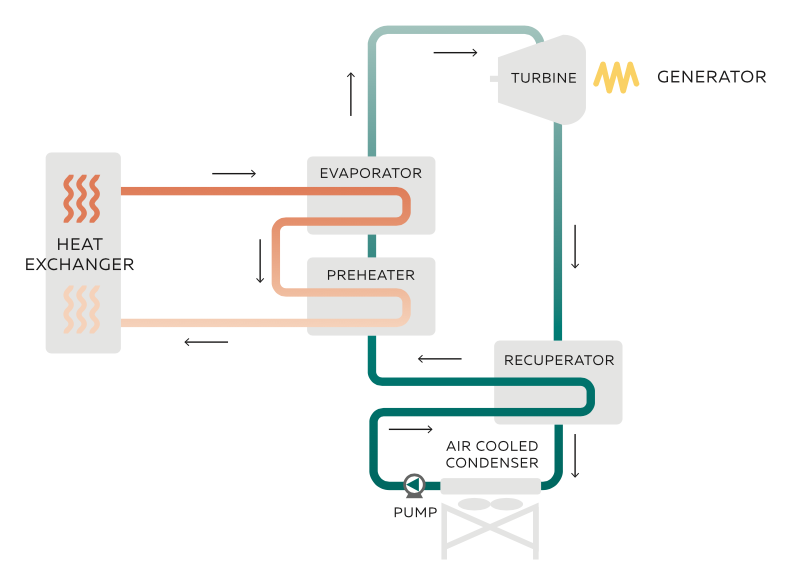

ORC enerji santrali
tasarımının ana ekipmanları
şunlardır:
Previous
Next
Termik enerjiyi düşük sıcaklıkta elektriğe çeviren ORC'ler, 100 kW ad 50 MWe arasında tesis büyüklüğü ile çok çeşitli uygulamalar için uygundur

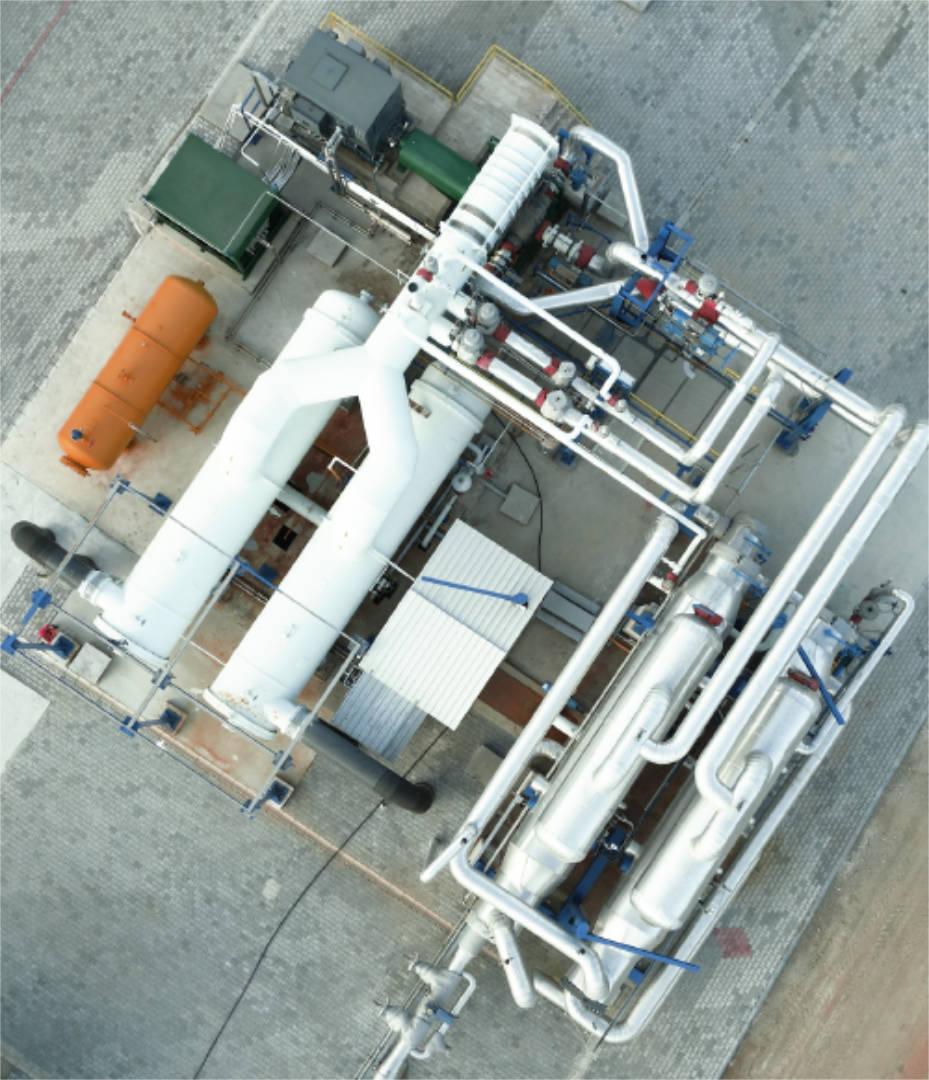

90 ° C ve üzeri jeotermal kaynaklar için çözüm
Biyokütle
Yoğunlaştırılmışi Güneş Enerjisi (CSP)
Endüstriyel uygulamalarda atık ısıdan elektrik üretimi
Dizel ve gaz türbinlerine ve pistonlu motorlara dayalı sistemlerin güç üretimini artırır.
ORC çevrimlerinin neden buhar rankine çevrimlerinden daha rekabetçi ve esnek olduğunu öğrenmek için aşağıya göz atın.
1
Farklı enerji kaynaklarında düşük sıcaklık uygulamaları için uygundur
Dünya çapında daha geniş uygulama yelpazesi
2
Genleşme sırasında sıvı faz yoktur
Güvenilir ve uzun ömürlü türbin
Daha basit ve daha düşük bakım maliyeti
3
Kompakt ve Otomatik
Operatöre gerek yok
4
Modüler Konfigürasyon
Nakliye kolaylığı ve kurulum
Küçültülmüş santral alanı
Az toprak tüketimi
Temel ve montaj için düşük maliyetler
5
En verimli organik aracı akışkanlarını kullanmak için tasarım esnekliği
Optimize edilmiş verimlilik
Kaynak özelliklerine göre özelleştirilmiş çözüm
6
Operasyonel esneklik
Üstün tasarım dışı performanslar
7
Su tüketimi yoktur
Su kaybı olmadan daha düşük çevresel etki
Su kaybı olmadan daha düşük çevresel etki
Su kaybı olmadan daha düşük çevresel etki
8
Basit, hızlı ve güvenilir sistem bakımı
Uzun ürün ömrü
Duruşların çok olduğu şebeke ortamları
9
için uygundur
Daha düşük işletme maliyetleri
Previous
Next
ORC'nin Tarihi
2000
Son yirmi yılda Organic Rankine Cycle pazarı önemli ölçüde büyümüş ve jeotermal enerji santralleri için tercih edilen teknoloji hâline gelmiştir. Bu eğilimin devam etmesi beklenmektedir; ORC pazar değerinin 2033 yılına kadar 1.290,9 milyon USD’ye ulaşacağı ve %4,7’lik bir CAGR göstereceği öngörülmektedir. Enerji verimliliğini artırma ve karbonsuzlaştırma teknolojilerini yaygınlaştırma konusundaki artan ihtiyaç, ORC sistemlerinin çok sayıda endüstriyel sektörde atıktan ısı geri kazanımı için benimsenmesini daha da hızlandıracaktır.
1990
ORC’nin kullanımı özellikle biyokütle ve jeotermal uygulamalar için hızla artar ve WHR ve güneş termodinamik uygulamalarında büyük bir büyüme içine girer.
1980
Finlandiya’da, Prof. J. Larjola Türbin, jeneratör ve pompanın aynı şaftı paylaştığı yüzlerce kWE aralığında yüksek hızlı hermetik turbo-jeneratörlerin geliştirilmesine öncülük etti. Bu tür bir ORC turbo-jeneratörün ilk uygulamalarından biri, denizaltının akülerinin şarjını gerçekleştirmek için kullanılmasıydı. (1987)
1970
1945
İlk olarak bir türbini çalıştırmak için etil klorür kullanan bir enerji santrali tasarlayan Prof. d’Amelio ile işbirliği yapan
Società Anonima Forze Endogene Napoletane (SAFEN) Ischia Adası (İtalya) üzerinde 300 kW’lık bir jeotermal santral kurmuştur. Bu tesis 1955’te faaliyete geçmiştir ve dünyanın ilk, modern bir santralinin öncüsü oldu
1935
Gerçek bir türbin sisteminde organik aracı akışkan kullanır. Aynı zamanda, yüksek moleküllü kütle akışkanlarının rpm ve türbin aşamalarının sayısını azaltma etkisini de dikkate alan ilk kişidir
1883
Frank Ofeldt su yerine nafta kullanan bir güç sistemi motoru geliştirir
1840
Prof William John Macquorn Rankine
Bir ısı kaynağı ile bir soğuk kaynak arasındaki sıcaklık farkından nasıl güç üretilebileceğini ve ismini alan termodinamik döngüyü idealize eden buhar motorunun tam bir teorisini geliştirir; Rankine Çevrimi
.
1824
Nicolas Léonard Sadi Carnot Reflections on the Motive Power of Fire adlı kitabı yayınlar, Bu kitapta, ısı motorlarının maksimum verimliliğinin ilk başarılı teorisini ifade eder, tamamen yeni bir disiplinin temellerini ortaya koyar; termodinamik
